1.应用程序使用虚拟内存所需要的特性#

需要支持trap：使内核中的Page Fault可以传播到用户空间中，用户空间中的handler处理相应Page Fault,之后返回内核恢复指令执行；
Prot1:降低一个内存Page的读写权限(accessibility)，如从可读写变为只读权限；
ProtN：等效调用N次Prot1，但是使用ProtN可以平摊修改TLE的成本（一次可以修改多位），而不是像多次调用那样每次都需要修改TLE；
Unprot：提升一个内存Page的读写权限(accessibility)；
Dirty：查看某个内存Page是否被修改过（Dirty）；
map2：将一段物理内存映射到两份虚拟内存上，即两个虚拟内存地址指向同一个物理内存，且两份虚拟内存有不同的读写权限（accessibility）。

2.支持应用程序使用虚拟内存的系统调用#

(1)mmap#

mmap, munmap - map or unmap files or devices into memory

plaintext

void *mmap(size_t length;
           void addr[length], size_t length, int prot, int flags,
           int fd, off_t offset);
int munmap(size_t length;
           void addr[length], size_t length);

addr：想要映射到的目标地址，若为null，则内核选择一个地址完成映射
length：地址段长度
prot：读写权限设置位（Protection bit）
flags：指定不同的效果
fd：传入的对象（文件描述符）
offset：文件中的偏移量

函数作用：将文件中从起始位置+offset的地方开始，映射到指定的目标地址，长度为length，实现把文件中的内容加载到内存地址空间中。

(2)mprotect#

int mprotect(size_t size;
             void addr[size], size_t size, int prot);

函数作用：对虚拟内存设置权限。

(3)sigaction#

int sigaction(int signum,
              const struct sigaction *_Nullable restrict act,
              struct sigaction *_Nullable restrict oldact);

具体用法可查看：sigaction(2) - Linux manual page ↗

C 库函数 – sigaction() | 菜鸟教程 ↗

函数作用：当特定的signal发生时，可以调用预先设定好的handler，在handler中响应事件。

(4)系统调用与特性之间的关系#

trap对应的是sigaction系统调用。
Prot1，ProtN和Unprot可以使用mprotect系统调用来实现。mprotect足够的灵活，你可以用它来修改一个Page的权限，也可以用它来修改多个Page的权限。当修改多个Page的权限时，可以获得只清除一次TLB的好处。
查看Page的Dirty位要稍微复杂点，并没有一个直接的系统调用实现这个特性，不过你可以使用一些技巧完成它，我稍后会介绍它。
map2也没有一个系统调用能直接对应它，通过多次调用mmap，你可以实现map2特性。

3.虚拟内存系统如何支持用户应用程序#

(1)VMAs#

VMAs记录的是一些连续内存地址段（section）的信息。在地址空间中，包含多个section，每个section又包含了一段连续的地址段。每个section对应一个VMA对象。每个section都有相同的权限，并且对应到同一个VMA对象。

(2)User level trap#

流程：segfault事件发生—>传播到user space—>通过用户空间的一个upcall运行handler—>在handler中处理事件—>返回内核代码—> 从内核返回之前被中断的进程

4.构建大的缓存表#

**要求：**从0~n，表单中记录了一些费时的函数计算结果，可以通过参数i查询对应的结果。需要预先计算好结果并存储在表单中供多次查询使用，表单很大，但是只可以用一个page的物理内存！

实现思路：

分配一个大的虚拟地址段，但是不分配任何物理内存
查询参数i对应的结果，导致pagefault
发生pagefault后，针对访问目标虚拟地址分配物理内存page，并计算这个page上所有参数对应的结果
消耗完物理内存后回收物理内存page并分配给新的虚拟内存地址段

5.Baker’s Real-Time Copying Garbage Collector#

Garbage Collector可以实现自动释放内存的功能，GC可以利用用户空间虚拟内特性。

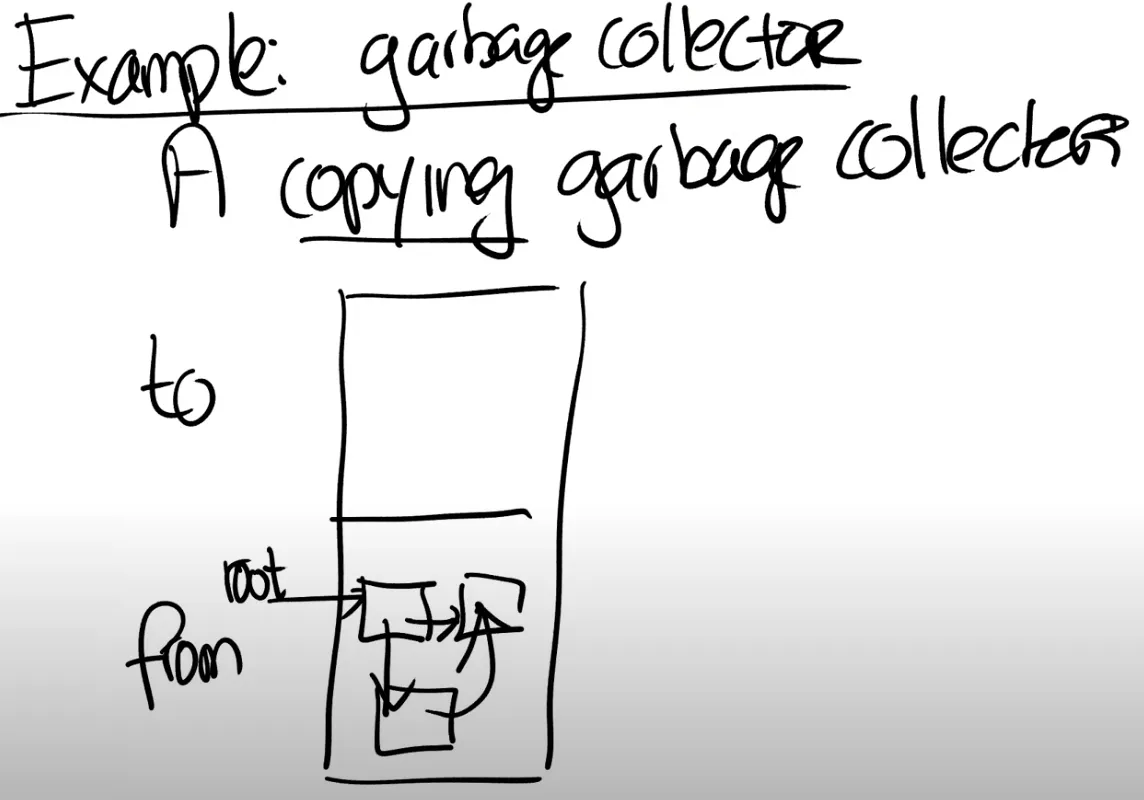

Coping GC#

内存空间分为：from空间；to空间

空闲时先从from空间申请内存，假设申请了一个类似树的数据结构。

Coping GC的主要思想是将正在使用的对象拷贝到to空间去，从根节点(root)开始拷贝（假设只有一个根节点），递归遍历并复制所有可达对象到to空间，同时在每个可达对象的from空间原地址留下forwarding pointer，记录对象已迁移的目标地址。直到from空间变为空闲区域！

Baker增量GC#

不暂停程序，将 GC 拆分为多个小步骤：
- 初始：仅复制根对象（root）到 to 空间（未更新其内部指针）。
- 每次内存分配（new）时：GC 扫描并复制若干对象。
- 每次指针解引用（dereference）时：
  - 检查目标对象是否仍在 from 空间；
  - 若是，则立即 forward 到 to 空间，并更新指针。
确保运行时所有活跃指针最终都指向 to 空间对象。

问题：

dereference需要额外的步骤，增加开销
不容易并行运行GC

6.使用虚拟内存特性的GC#

基本思想：

(1)地址划分#

每个半空间（from / to）进一步分为两个逻辑区域：

unscanned：对象已复制但未扫描（指针未更新）
scanned：对象已完成扫描（指针已修正，可安全访问）

(2)权限控制+pagefault#

unscanned 区域的页权限设为 None（不可访问）
- 应用程序首次访问 → 触发 Page Fault
Page Fault Handler 中：
- GC 扫描该页内所有对象
- 将其指针指向的对象从 from → to 空间 forward
- 将该页标记为 scanned，并通过 mprotect 恢复读写权限
此后应用可安全访问，无需运行时指针检查

(3)并发安全机制#

应用程序只能访问scanned页面（即unscanned页面权限设置为None）
但是GC又能够读写unscanned页面（即unscanned页面权限设置为RW）

所以如何实现unscannned页面对于不同的进程有不同的权限呢？map2！

即将同一物理地址空间页映射到两份不同的虚拟地址空间段上，具有不同的权限。

7.虚拟内存特性的GC代码展示#

使用api：new和readptr

readptr会检查指针是否在from空间，如果在from空间，则把它指向对象拷贝到to空间中。

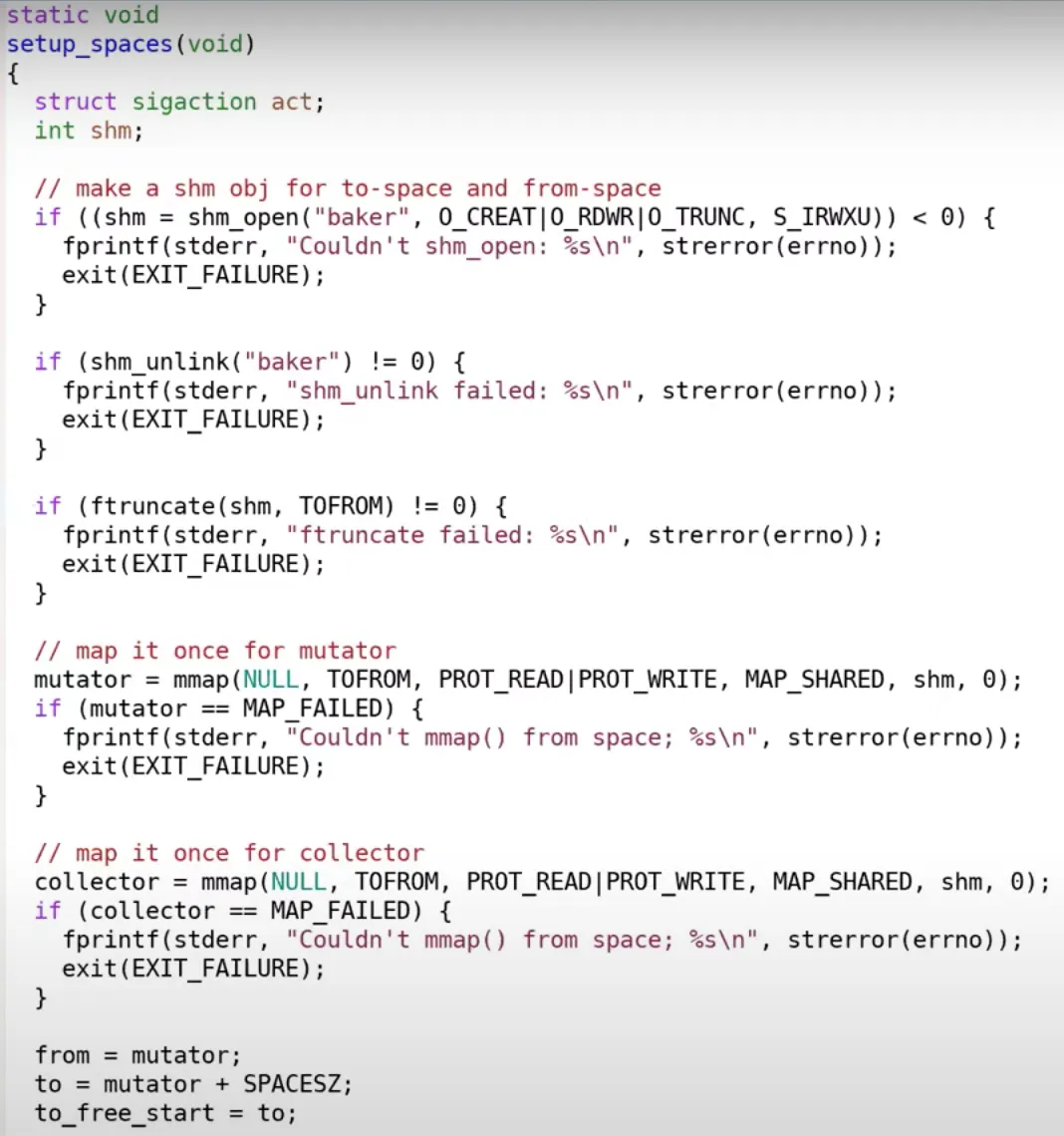

1. 内存布局设置（初始化阶段）#

使用 shm_open 创建一个匿名共享内存对象（本质是 POSIX 共享内存段）。
用 ftruncate 将其扩展到足够容纳 from-space + to-space 的大小。
通过 两次 mmap 将同一物理内存映射到两个不同的虚拟地址区间：
- 一次映射给 mutator（应用程序视角）；
- 一次映射给 GC（GC 视角，拥有完整读写权限）。

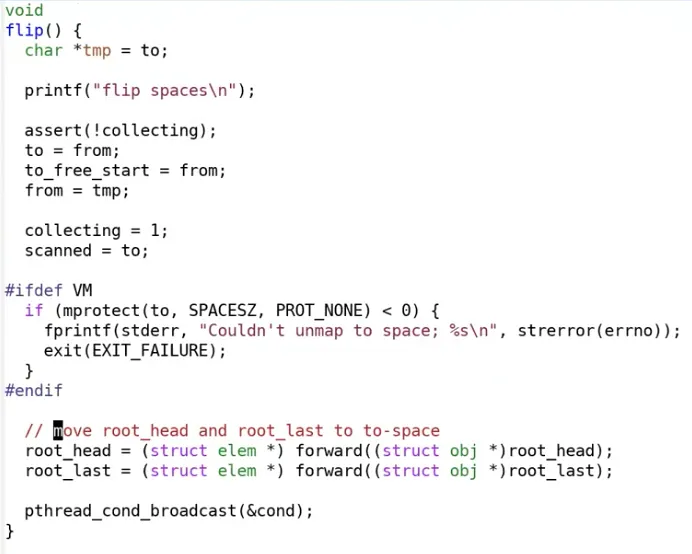

2. 初始状态：to-space 对 mutator 不可访问#

在 flip()（切换 from/to 空间）时，GC 调用 mprotect(to_region, PROT_NONE)，使得 mutator 无法访问 to-space 中的任何页。
GC 将根对象（如 root_head, root_last）复制到 to-space —— 但 mutator 不能访问它们。
下面代码中的to是应用程序视角下to空间的虚拟地址。

3. Mutator 访问触发 Page Fault#

当 mutator 尝试访问 to-space 中的对象（例如通过指针解引用），由于该页被设为 PROT_NONE，会触发 Page Fault。
操作系统将控制权交给 自定义的 Page Fault handler（通过信号如 SIGSEGV 或用户态缺页处理机制实现，或在内核模块中拦截）。

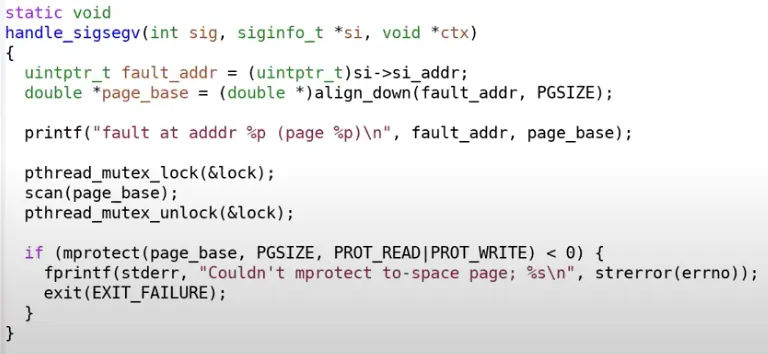

4. Page Fault Handler 的关键逻辑#

// 假设 fault_addr 是触发缺页的地址
page = get_page(fault_addr);

// 步骤 1: GC 扫描该页中的所有对象（使用 GC 的映射地址）
scan_objects_in_page(page, gc_mapped_addr);

// 步骤 2: 将该页对 mutator 设为可读写
mprotect(mutator_mapped_addr_of_page, size, PROT_READ | PROT_WRITE);

必须先完成 scan（确保页内所有对象已被正确复制、指针已更新），再开放访问权限。

5. GC 的视角：始终可访问#

GC 使用自己的一套映射（通过第二次 mmap），该映射始终具有 PROT_READ | PROT_WRITE 权限。
因此，GC 可以随时扫描任何页，不受 mprotect 限制。
